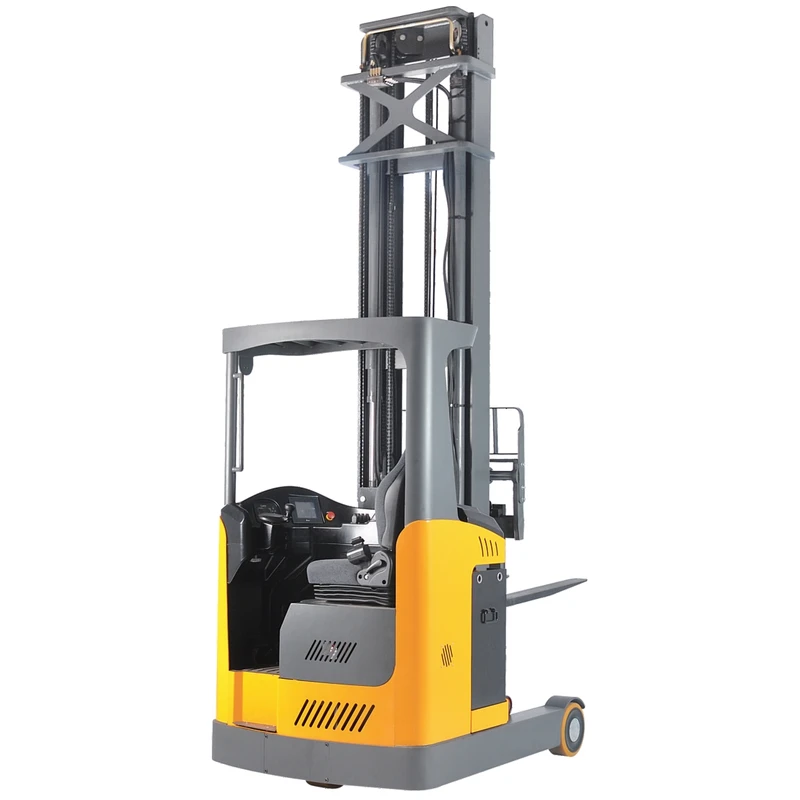

Stivuitor supercompact cu catarg retractabil (REV16), 1600 kg, 7400–9500 mm
La cerere
Produs simplu
Solicitați o ofertă
Înapoi la catalog
Stivuitor electric cu catarg retractabil (CQD16-DNA) 1600 kg, 3000–9500 mm
Preț
La cerere
Comandă directă din fabrică
— 16–20 săptămâni · avans de 40%
Comandă directă din fabrică
Produs la comandă la unitatea de producție a ‘producătorului’ și expediat direct — reducerea acordată de fabrică este deja inclusă în prețul afișat.
- Producție & livrare: 16–20 săptămâni
- Avans la plasarea comenzii: 40%
- Diferență de plată: 60% înainte de expediere sau ridicare
Prețurile pentru comenzile la fabrică nu sunt incluse în programul automat de reduceri de volum și de pachet. Deoarece producția și transportul maritim sunt programate cu mai multe luni în avans, ne rezervăm dreptul de a ajusta diferența de plată în cazul unor variații semnificative ale cursului de schimb sau ale costurilor transportului maritim în containere înainte de expediere — vă vom contacta întotdeauna în prealabil. Exclusiv vânzări B2B.
Comandă directă la fabrică (fabricat la comandă)
Costul transportului va fi ofertat după plasarea comenzii
Condiții de livrare: FCA (Incoterms 2020). Dumneavoastră sau expeditorul dumneavoastră ridicați mărfurile de la sediul nostru; noi le încărcăm și întocmim declarația de export EX-1. Consultați pagina Livrare pentru detalii.
Categorii:
Stivuitoare cu catarg retractabil
Aveți nevoie de o ofertă personalizată?
Trimiteți-ne cerințele dumneavoastră prin formularul de solicitare a unei oferte — acest produs va fi precompletat și veți putea adăuga mai multe articole într-o singură solicitare.
Acesta este stivuitorul cu catarg retractabil din seria D, dimensionat pentru sistemele de rafturi întâlnite în majoritatea depozitelor: înălțimi de până la aproximativ 9,5 m, culoare de circa 2,8 m și sarcini de până la 1,6 tone. Cabina cu operator așezat și viteza de deplasare de 13–14 km/h îl recomandă pentru culoare lungi și manipularea unui număr mare de paleți în fiecare schimb.
Gama de catarge
- Unsprezece opțiuni de catarg, cu înălțimi de ridicare între 3000 și 9500 mm
- Ridicare liberă de până la 2895 mm la catargele mai înalte, pentru operarea sub mezanine
- Înclinarea catargului: 2°/4°; distanță de retragere: 585 mm
Operarea pe culoar
- Rază de virare de 1683 mm; culoar de 2780 mm pentru un palet de 800 × 1200 mm orientat longitudinal
- Lățime totală de 1260–1270 mm și ampatament de 1420 mm
- Viteză de ridicare de până la 0,45 m/s fără sarcină și viteză de coborâre de 0,50 m/s cu sarcină
Comenzi și echipare
- Frână de serviciu electromagnetică și capacitate de urcare a rampelor de 10%, atât cu sarcină, cât și fără sarcină
- Portfurcă ISO 2328, clasa 2B; dimensiuni furci: 40/120/1070 mm
Preț și livrare
Preț la cerere. Acest stivuitor este fabricat la comandă în unitatea de producție a furnizorului nostru, cu un termen obișnuit de livrare de 16–20 de săptămâni de la confirmarea comenzii. Contactați-ne pentru oferta actualizată, desenul cu dimensiuni și fișa tehnică integrală aferentă configurației necesare.
Pentru ce se utilizează
- Stivuire la înălțimi mari (7–13 m) în culoare înguste — depozite cu rafturi înalte.
- Stivuitoare pentru culoare foarte înguste (VNA), pentru densitate maximă de depozitare; multidirecționale pentru mărfuri lungi.
Acest model
Stivuitor cu catarg retractabil: rafturi de mare înălțime; verificați capacitatea reziduală la nivelul superior și lățimea culoarului. Opțiuni de capacitate: 1600 kg.
Verificați înainte de alegere
- Înălțime de ridicare și capacitate reziduală la nivelul superior
- Lățimea culoarului (recomandări pentru stivuitoare cu catarg retractabil vs. VNA)
- Clasa de planeitate a pardoselii
- Poziția operatorului: așezat, în picioare, cu operatorul ridicat
- Capacitatea bateriei pentru lucrul în schimburi
Nu este adecvat pentru
- Utilizare în exterior sau pe pardoseli denivelate
- Stivuire ocazională la înălțime redusă (supraspecificat)
Înainte de a comanda Produs pentru proiect — configurația finală este confirmată de echipa noastră tehnică înainte de comandă.
Pentru a confirma configurația potrivită, vă vom solicita:
- Care este cea mai grea încărcătură, inclusiv paletul, ambalajul și orice dispozitiv atașat? Regulă orientativă: utilizați cel mult 80 % din capacitatea nominală, pentru siguranță și durată de viață.
- Care sunt dimensiunile (L×l×H) celei mai mari și ale celei mai grele încărcături? Centrul de greutate este cunoscut și centrat? Centrul de greutate al încărcăturii se îndepărtează de catarg pe măsură ce lungimea încărcăturii crește; capacitatea reală scade odată cu distanța până la centrul de greutate al încărcăturii și cu înălțimea de ridicare (diagrama de capacitate). Încărcăturile înalte ridică centrul de greutate.
- Încărcătura se află întotdeauna pe un europalet EUR (cu bază deschisă)? Sau se utilizează paleți CHEP / cu bază închisă / din plastic, cutii ori mărfuri așezate direct pe furci? Care sunt dimensiunile părții inferioare a paletului? Furcile cu brațe de sprijin dedesubt necesită un palet cu bază deschisă. Mărfurile fără palet încarcă punctual furcile și le îndoaie. Compatibilitatea cu paletul este mai importantă decât capacitatea.
- Până la ce înălțime trebuie ridicată încărcătura — traversa superioară a raftului, platforma vehiculului, masa utilajului? Câte niveluri are raftul? Capacitatea la înălțimea maximă este mult mai mică decât cea nominală (capacitate reziduală). Clienții cunosc „raftul”, nu valoarea în milimetri — solicitați măsurarea traversei superioare.
- Care este cel mai jos punct de trecere din zona de lucru (uși, grinzi, conducte, mezanin, container, ascensor)? Care este înălțimea plafonului în zona de stivuire? Înălțimea catargului coborât trebuie să permită trecerea pe sub fiecare obstacol; catargul extins trebuie să încapă sub plafon, corpurile de iluminat și sprinklere.
- Care este lățimea culoarului dintre rafturi și a celui mai îngust pasaj / celei mai înguste uși? Fiecare utilaj are o lățime a culoarului de stivuire (Ast). Comparați cu Ast, nu cu lățimea utilajului.
- Care este clasa de planeitate a pardoselii (DIN 15185 / EN 15620), calitatea și adâncimea rafturilor? La 8–13 m, o denivelare de câțiva mm produce o oscilație mare la vârfurile furcilor; capacitatea la nivelul superior poate fi mult mai mică decât cea nominală.
- Există declivități (rampe, pante) în zona de lucru? Care este înclinația (%) și lungimea (m) acestora? Utilajele cu operator pietonal sau transportat în picioare sunt proiectate pentru pardoseli plane; motorul, frânele și tracțiunea roții motoare sunt dimensionate pentru rampe scurte, utilizate ocazional. Pe o pantă lungă sau abruptă, acestea se supraîncălzesc, pierd tracțiunea sau nu pot menține încărcătura.
- Cât timp trebuie să funcționeze continuu utilajul, câte ore pe zi și în câte schimburi? Câți paleți pe oră și ce distanță pe cursă? Din aceste date rezultă capacitatea bateriei și clasa utilajului. Majoritatea cumpărătorilor aleg specificații insuficiente din considerente de preț și ajung să aibă un utilaj care se oprește în timpul schimbului.
Greșeli frecvente de evitat
- La înălțimi mari, capacitatea poate fi mult sub cea nominală; planeitatea pardoselii și calitatea rafturilor devin critice.
Este util să aveți la îndemână: Desenul rafturilor · Palet · Masă/centrul de greutate · Înălțimea traversei superioare · Culoar (Ast) · Pardoseală · Schimburi
Caracteristici
| Capacitate de încărcare | 1600 kg |
|---|---|
| Înălțime de ridicare | 3000-9500 mm (11 catarge) |
| Tip de operator | șezând |
| Rază de virare | 1683 mm |
| Viteză de deplasare | 13/14 km/h cu sarcină/fără sarcină |
| Dimensiunile furcilor | 40/120/1070 mm |
| Distanță de extindere (l4) | 585 mm |
| Lățime totală (b1/b2) | 1260/1270 mm |
| Lățimea culoarului, 800x1200 în sens longitudinal (Ast) | 2780 mm |
| Baterie și greutate | Confirmat prin ofertă |
Produse similare

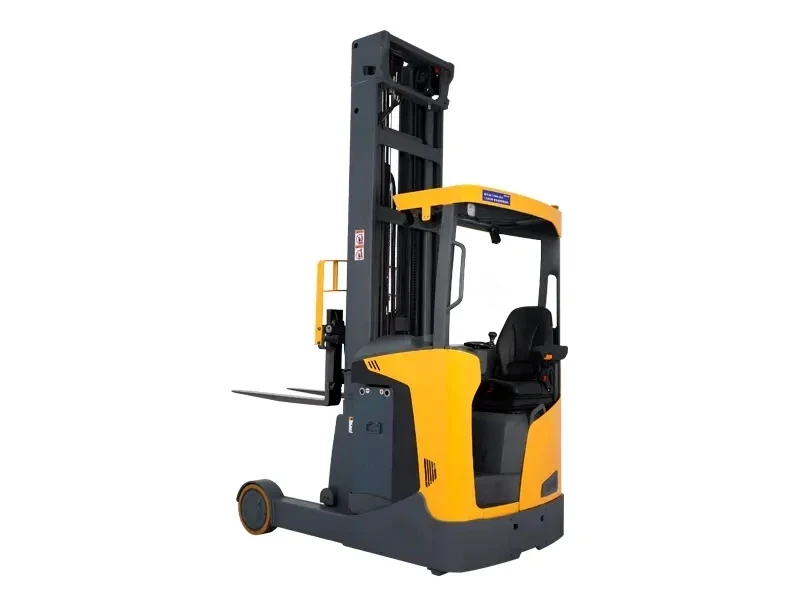

Stivuitor cu catarg retractabil seria Deluxe (REV20D), 2000 kg, 4700-6200 mm
La cerere
Produs simplu
Solicitați o ofertă

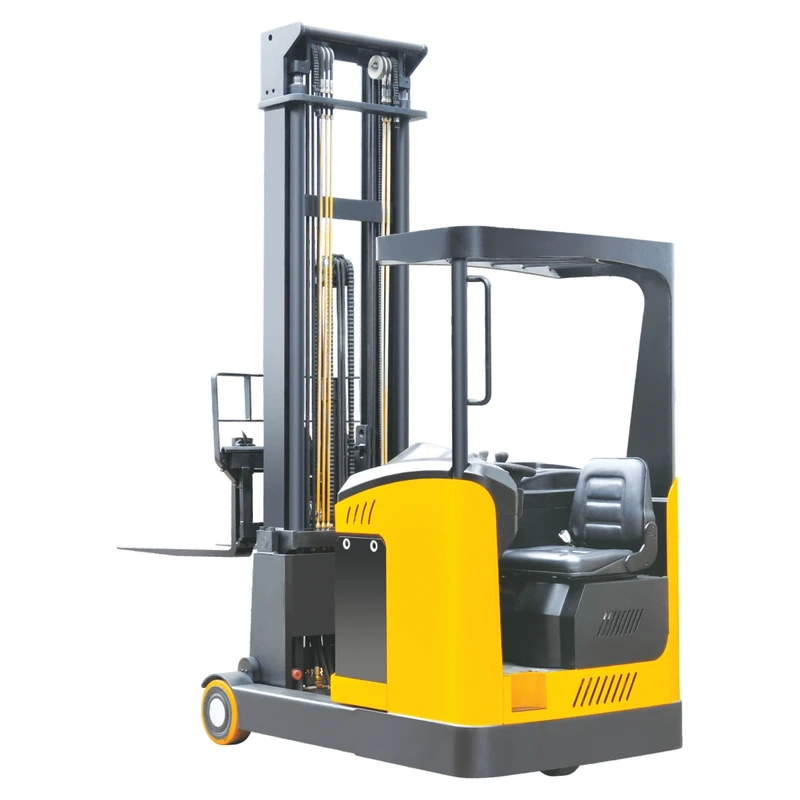

Stivuitor electric cu catarg retractabil (REV15) 1500 kg, 3000–7000 mm
